地磅在使用中常常會出現一些故障，及時妥善處理這些故障，能夠有效地保障生產。通過分 析故障原因、故障處理方法、故障的判斷和處理實例，總結出地磅故障判定的基本方法和步驟。

0.引言

隨著科學技術的發展和社會的不斷進步，地磅的應用領域越來越寬，使用地磅的企業越 來越多，地磅的應用呈現上升趨勢。對鐵路運 輸生產企業而言，地磅已經被廣泛應用于運輸 站段、物資供應部門、工附業單位等。

地磅（俗稱電子秤）具有準確可靠、穩定 性好、操作簡單且直觀、使用壽命長、環境適應性 強和結構簡單等特點。但電子衡器在使用中也常常 會出現一些故障，及時處理這些故障，才能為鐵路 運輸生產提供保障。以下就鐵路運輸企業經常應用 的SCS和CSC型電子衡器，結合檢定維修工作的 實際，總結電子衡器故障判定的基本方法和步驟。

1.故障原因

電子衡器檢定檢修工作實際統計情況表明，各 類電子衡器的故障基本出現在稱重顯示儀表、稱重 傳感器、電源、連接線盒、機械傳力結構等部件。 故障原因是衡器安裝不合理、使用不當或自然損壞 等幾個方面。

在電子衡器出現故障時，首先應査找出故障發 生的部位（如儀表不顯示重量值、顯示不穩），最 簡單的方法是使用傳感器模擬器。模擬器使用方法 是，將稱重顯示儀表背后的信號線插頭拔下，將模 擬器插頭插入，接通儀表電源，觀察儀表是否正常 工作。如果工作正常，表明稱重顯示儀表沒有問 題，故障應在秤體或接線盒、信號線上；如果工作不正常，表明故障在稱重顯示儀表或秤體部位。這 種方法只能定性判斷，不能進行定量分析，在儀表 不能正常顯示時用來判斷故障位置非常有效。有時 儀表能正常顯示，而電子衡器稱重誤差大、偏載誤 差大以及重復性很差，稱重結果已偏離實際值很 多，這樣，就不能簡單地進行判斷，需借助標準砝 碼和萬用表來進行判斷。此種情況下稱重顯示儀表 發生故障的可能性很小，因此，可直接對秤體各部 件進行檢査，重點檢査傳感器、限位裝置等部位。

2.故障分析和處理

2.1外部因素造成的故障

依據先外后內的原則，電子衡器發生故障后， 應當首先排除外部因素的影響，因為外部環境的變 化會對電子衡器的稱重造成直接的影響。例如，供 電電源的變化、振動、風力、雷電都會造成電子秤 工作不穩定。其中風力、雷電是不可抗力，有時是 無法避免的，所以應盡量避免在大風、雷雨天氣開 機。同時，應做好電子秤的避雷措施及接地保護。 對于振動，可采取增加減震措施，如采用緩沖裝 置、隔離溝等方法來減小其影響。

2.2秤體方面機械故障

秤體方面的機械故障主要有秤體受力變形、秤 體被異物頂住、限位裝置故障以及稱重傳感器壓頭 故障等。電子秤在長期的使用中頻繁地上下物料， 不斷有物料散落，機械部件長期受力、磨損，很容 易造成機械部件的損壞，因此，機械部件故障是電 子秤最常見的故障。這些故障比較容易査找，因為機械部件的損壞大多可以通過直接觀察得出結論, 或者通過秤體晃動是否靈活判斷。

3.故障的判斷和處理實例

3.1SCS-5000型電子衡器（秤）故障檢修

3.1.1故障現象

空秤零點跟蹤異常，總是在50 kg內飄移,變 化頻率時快時慢，無規律。

3.1.2故障原因

儀表可能有問題，導致數據不穩。

電壓不穩，影響秤量或零點漂移。

傳感器受潮，影響零點漂移，致使零點跟 蹤異常。

信號線受潮或屏蔽線網損壞，影響零點漂

移。

外界磁場干擾，導致零點不穩定。

3.1.3故障處理

將儀表從表箱中取出，接到另一路電源插 座上，通電后用模擬器測試儀表正常。

測量電源電壓，電壓正常。

測量傳感器，傳感器工作正常。為排除疑 點將傳感器拆下，用電吹風烘干，安裝后故障仍沒 排除。

將接線盒控制電路板用電吹風烘干，并檢 査信號線是否有破損，通電后故障依舊。

査看周圍是否有強磁場，結果為無強磁

場。

査看傳感器調整平衡桿與底座之間有無雜 物，否則影響秤量。

信號線焊接點，不要有虛焊，否則將影響 秤量和零點。

引橋與秤體之間無雜物。

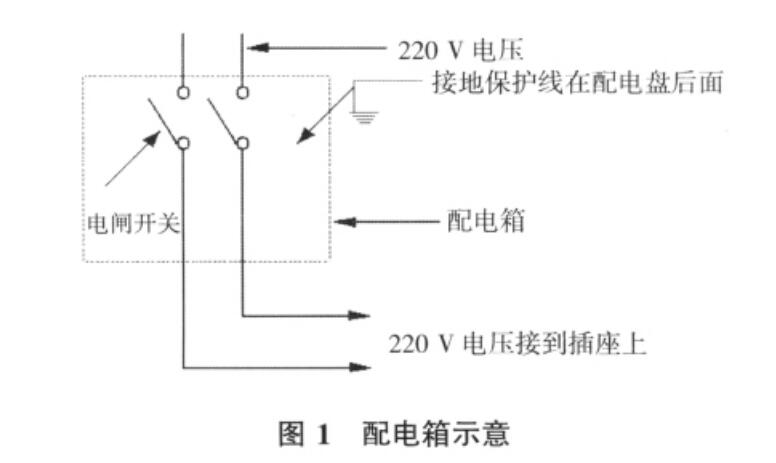

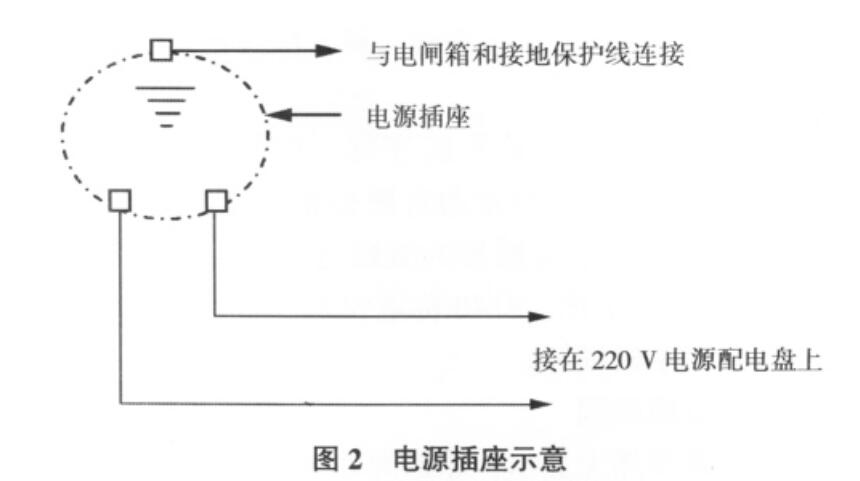

對以上疑點進行檢査分析，并沒有査出故障原 因，使維修工作陷入困境，經過幾次反復試測，發 現電源插座接地保護線在配電盤后面沒有接上，如 圖1、圖2所示。

將地線接好后，故障排除。經調查了解，此插 座為后安裝，由于安裝人員沒有按規定安裝，干擾 從該線進入到儀表，所以造成此故障。此電子秤故 障分析是正確的，只是沒有考慮到電源插座接地線 會出現問題。由于另一端線頭沒有接好，電源插座 與儀表之間沒有任何輔助設備，導致干擾儀表。

還有一些情況將影響此秤秤量的準確度，例如 傳感器的四角不平將造成偏載，需將傳感器調整桿 調至平衡。秤體下部雜物過多，將影響秤量，需將 秤體下雜物清理干凈，并注意保護傳感器信號線。

3.2CSC-1000型電子衡器（秤）故障檢修

3.2.1故障現象 四角檢定超差。

3.2.2故障原因

接通電源，用350 kg的Mi砝碼測試偏載時發 現其中四角有超差，顯示值超出正常值。根據該故 障現象，先査看秤底和周圍，確認沒有其他異物。 然后打開接線盒，調整微調電阻，但無法使四角數 值一致，懷疑是傳感器有問題。稱重傳感器是電子 秤中的關鍵部件，它起到把重力轉換成電信號的作 用。如果稱重傳感器出現故障，將造成轉換過程中 的錯誤，直接影響電子秤的正常工作，出現電子秤 稱重誤差大、示值無法歸零、偏載誤差大等現象。 有的傳感器損壞后，輸出不穩定，儀表顯示重量不 穩定，始終在小范圍內變化。但是傳感器抗阻、輸 出電壓變化都不大，加載砝碼也難以判斷，此時可 用脫離法進行檢査判斷。方法是，打開接線盒，分 別脫離每個傳感器、接線盒，開機觀察儀表顯示， 當脫離一傳感器時，儀表顯示值穩定下來，不再跳 動，就可以判斷該傳感器損壞。

3.2.3故障處理

經檢査斷定，有1只傳感器損壞。更換傳感器 后問題得到解決。對秤重新標定后，經檢定，符合 JJG 539—1997《數字指示秤檢定規程》的要求。

3.3SCS-2000型電子衡器（秤）故障檢修

3.3.1故障現象

接通電源儀表顯示E2字樣，此秤配置儀表是 梅特勒-托利多常州衡器有限公司生產的8140型 稱重儀表，供給傳感器的激勵電壓為12.5 V DC。 根據顯示&字樣，8140稱重儀表技術操作手冊提 示是儀表主板損壞。

3.3.2故障原因

儀表突然無顯示，原因為更換過保險管。經檢 査發現，更換過的保險管為2A，而原儀表保險管 為0.2 A，換后的保險管太大，失去了保護儀表的 意義，是造成儀表損壞的重要原因。

為了從根本上査找出故障原因，維修人員測試 220 VAC電源電壓時，波動較大，超出正常值。 再仔細査看，周圍有大功率電器設備在使用，這也 是造成儀表損壞的一個原因。

3.3.3故障處理

配備1臺穩壓器，換上新儀表。進行標定后， 經檢定，符合JJG 539—1997的要求。

3.4SCS-2000型電子衡器（秤）故障檢修

3.4.1故障現象

加載后儀表無顯示。

3.4.2故障原因

先用模擬器測試儀表，儀表顯示正常。隨后檢 査信號線、接線盒及焊點，均正常。檢査衡器四周 沒有發現異物卡住秤。經調査了解得知，曾有貨物 砸到衡器上，出現儀表無顯示現象。根據使用方介 紹，對貨物砸到的一角進行仔細檢査，發現此角調 整桿頂到秤體上，致使秤重時儀表無顯示。

故障處理

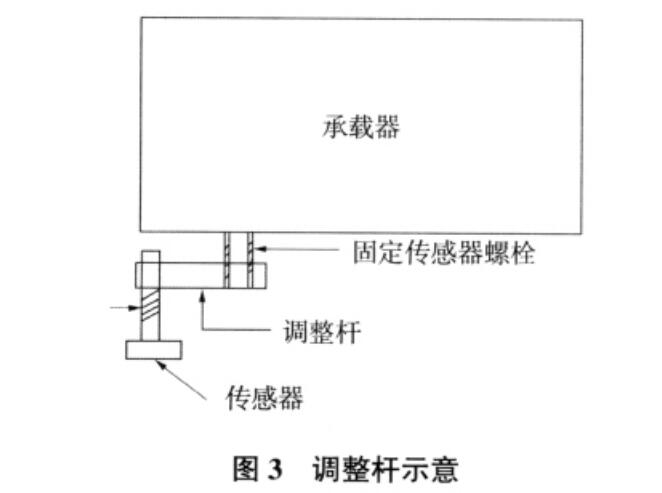

將調整桿退下后，重新更換調整桿。用原有桿座與新桿焊接安裝后，重新調整至四角平行，測四 角為正常，經檢定，符合要求，故障排除。調整桿 圖3調整桿示意

以上故障都和電源電壓及外界的干擾有關。因 建議衡器生產企業在設計和安裝過程中多從生 產現場實際出發，了解使用環境和現場情況，通過 配備穩壓電源等輔助設備，以降低故障率。從實際 使用效果看，配備穩壓電源等輔助設備，電子秤的 穩定性會提高，傳感器和儀表的壽命能得到延長。

4.結語

電子衡器出現故障時，先判斷出故障的大致位 置，然后按照先外后內、先簡后繁、先易后難的原 則檢査可能出現故障的部位。衡器檢定人員應具備 一定的基礎理論知識，嚴格執行檢定規程，在沒有 弄清衡器的工作原理之前，不要拆卸秤件，應先仔 細閱讀說明書，研究電路圖，認真査找故障原因， 從根本上解決問題，這樣才能減少不必要的損失。 同時，要積極做好衡器的維修及保養。

電子衡器的檢定與維修是一項較為復雜的工 作，對衡器檢修人員綜合素質要求較高。為盡快解 決和處理好電子衡器故障，保證運輸安全，更好地 為鐵路運輸提供保障，衡器檢定人員必須要理論聯 系實際，努力提高業務水平，這樣，才能夠高質 量、低消耗地完成檢定、檢修工作。
